干式真空泵是利用機械，物理，化學或物理化學方法抽空泵以獲得真空的裝置或裝置。干式干式真空泵用戶對干式真空泵知識的應用需要掌握以下的結構和特點，希望能幫助大家。

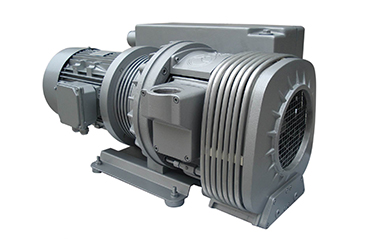

干式真空泵的結構

（1）泵類型的整體結構

干式真空泵的泵體的布置決定了泵的整體結構。

入口和出口水平的垂直結構設置，組裝和連接線更方便。但泵重心高，高速運行穩定性差，所以這種類型用于小型泵。

臥式泵在進氣口，排氣口在下。有時真空系統管道安裝連接方便，可以從排氣的水平方向排出，即排氣方向相互垂直。此時，排氣口除了排氣管的另一端還是旁通閥外，還可以從左右方向打開排氣口。該泵結構具有低重心和高速穩定性。一般大中型泵使用這種結構。

泵的兩個轉子軸與水平面垂直安裝。這種結構易于控制裝配間隙，易于安裝轉子，泵面積小。但是泵的重心是高的和齒輪的拆裝，潤滑機構也比較復雜。

（2）泵送模式

干式真空泵的兩個轉子由一對高精度齒輪操作，用于相對同步運行。驅動軸通過聯軸器連接到電機。在傳輸結構布局中主要有以下兩個：一個是電機和齒輪在同一側的轉子上，如圖所示。從動轉子由電機端齒輪直接驅動，使主動轉子軸的扭轉變形小，由于主軸反向變形，兩個轉子之間的間隙不會發生變化，從而使轉子之間的間隙操作均勻。這種傳播的最大缺點是：a。驅動軸上有三個軸承，這增加了加工和組裝泵的難度。齒輪的拆卸和調整是不方便的。 B.整體結構不對稱，泵的重心偏向電機和齒輪箱側。

干式真空泵功能

  1、在較寬的壓力范圍內具有較大的泵送速度;

  2、轉子具有良好的幾何對稱性，因此振動小，運行平穩。轉子與轉子和殼體之間有間隙，無潤滑，摩擦損失小，能大大降低驅動功率，可實現高速運轉;

  3、泵室無油封和潤滑，可減少真空系統上的油蒸氣污染;

  4、泵室無壓縮，無排氣閥。 結構簡單，結構緊湊，對抽氣中的灰塵和水蒸汽不敏感;

  5、壓縮比較低，氫提取效果差;

  6、轉子表面為圓形曲線更復雜的形狀，加工和檢查更加困難。
